產品介紹

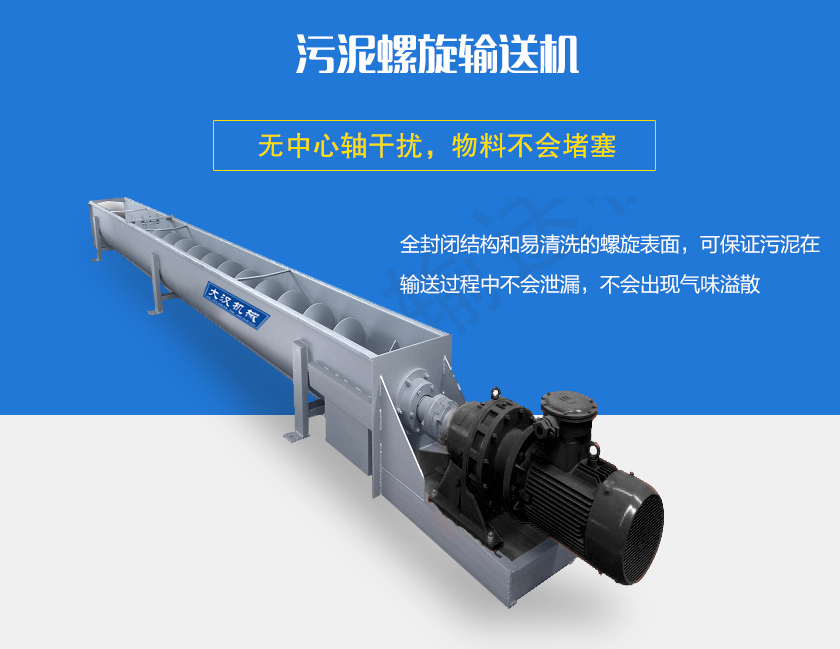

污泥螺旋輸送機是專門用于輸送污泥等粘性強，易纏繞的物料而設計的，它采用無軸設計，正是由于無中心軸的干擾，在輸送污泥等物料時，物料不易粘連在螺旋葉片上，或者結塊，污泥螺旋輸送機在輸送過程中，還可對物料進行混合、攪拌、冷卻等作業，能夠避免污泥在輸送過程中結塊。

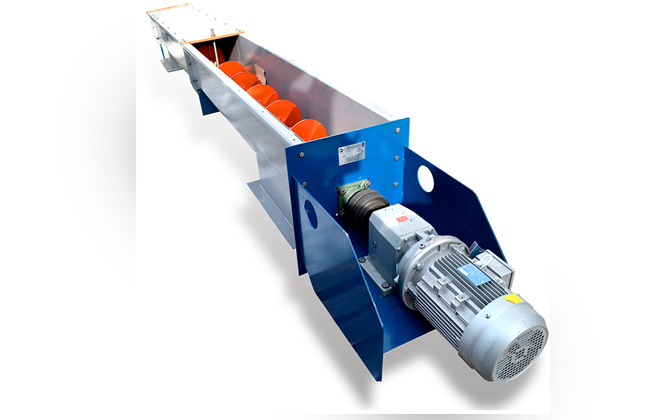

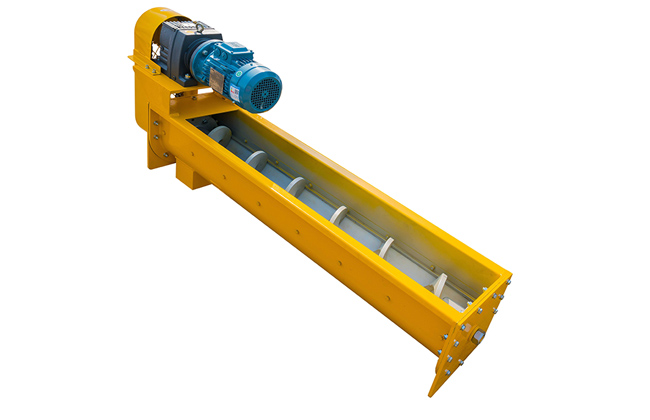

污泥螺旋輸送機輸送污泥（高粘度，采用無軸設計）

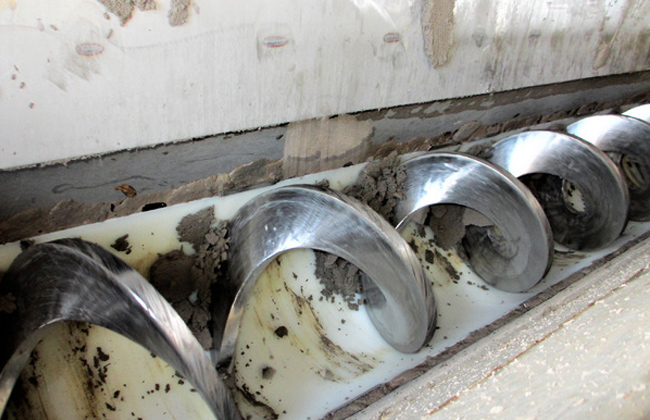

輸送污泥（低粘度，采用有軸設計）

污泥螺旋輸送機與常規螺旋輸送機類似，主要由螺旋螺桿、輸送槽體、傳動裝置和支撐架等組成。污泥從進料口進入輸送槽體，螺旋螺桿通過旋轉運動將污泥沿著輸送槽體的軸線方向推進。在輸送過程中，污泥的水分可能會減少，而固體成分增加，從而降低污泥的體積和濕度。污泥螺旋輸送機還廣泛應用于污水處理廠、工業廢水處理、農業廢水處理等領域，用于將污泥從沉淀池輸送到脫水機或其他處理設備。

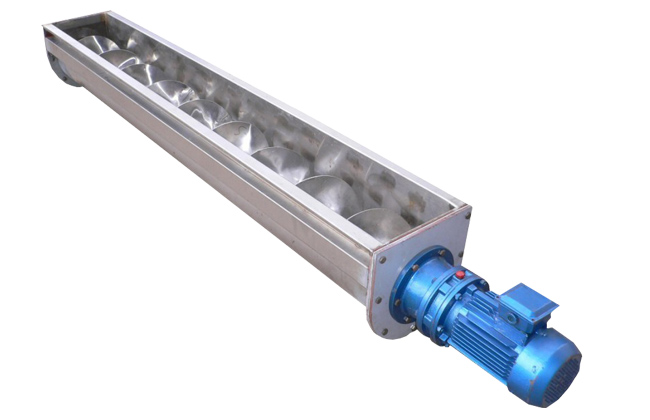

注：由于污泥物料中含有大量的腐蝕性物料，所以建議污泥螺旋輸送機選用的是不銹鋼材質。

污泥螺旋輸送機的優點

污泥螺旋輸送機是處理污泥的專用輸送設備，具有許多優點，下面詳細介紹污泥螺旋輸送機的優點：

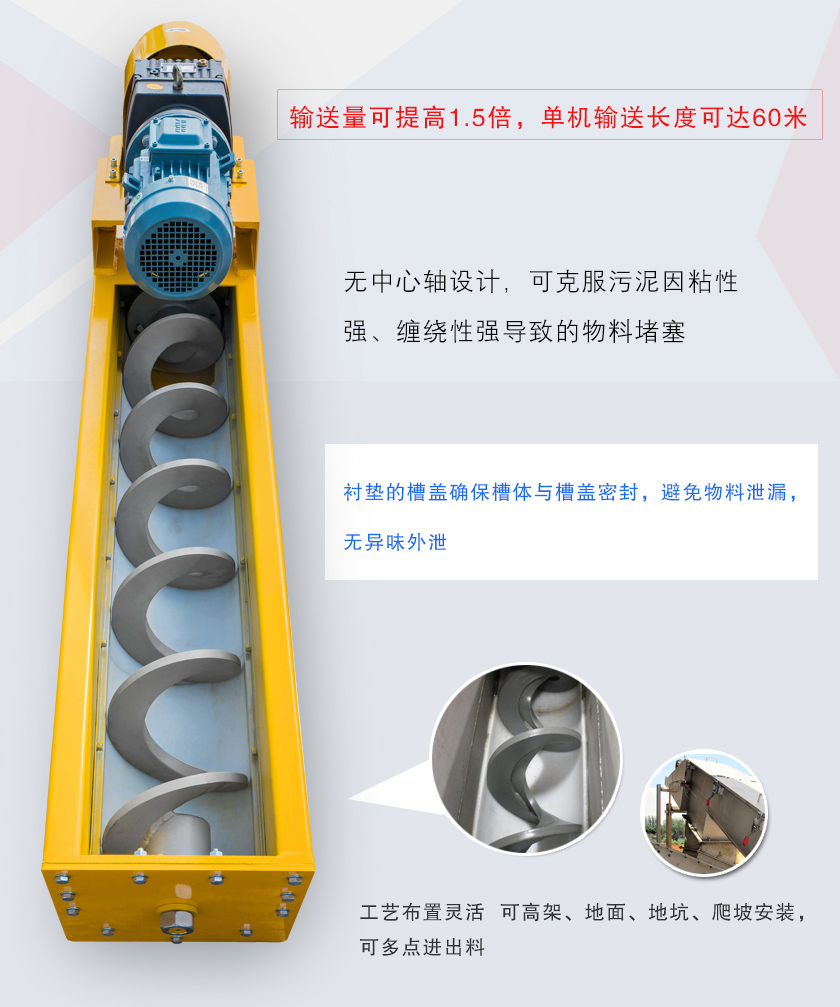

無中心軸，抗纏繞性強

污泥中含有大量的雜質，其流動性差，污泥螺旋輸送機采用了無中心軸設計，利用具有一定柔性的整體鋼制螺旋推送污泥，其抗纏繞性強，不會出現物料堵塞的現象。

全封閉結構、無異味、無污染

污泥含水量高，且含有污染性，易產生產生滲瀝液，氣味會溢散，采用全封閉和易清洗的螺旋表面，減少對環境的污染。

輸送量大

污泥主要應用在大型污水處理廠等行業，對輸送量有一定的要求，輸送機單機輸送長度可達60米，由于采用無軸，可在一定程度上提高輸送量，一般情況下是普通螺旋輸送機的1.5倍。

布置靈活

污泥螺旋輸送機采用"U"形結構，中間裝料和卸料，方便檢修，輸送方向可逆向，也可同時向相反兩個方向輸送，輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。

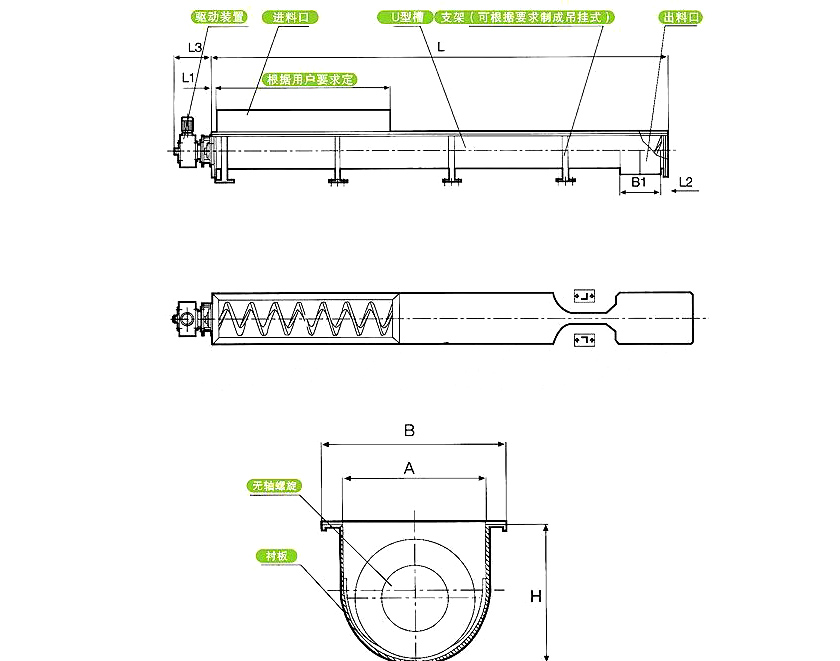

細節與結構

無軸螺旋輸送機主要由無軸螺旋、U型槽、襯板、蓋板、進出料口和驅動裝置組成。

驅動裝置：采用擺線針輪減速機或軸裝式硬齒面齒輪減速機，可將驅動裝置設置在出料口段，使螺旋體在運轉時處在受拉狀態，頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

無軸螺旋體：有碳鋼、不銹鋼、錳鋼材質。

U型槽：可根據用戶要求采用碳鋼或不銹鋼材質。

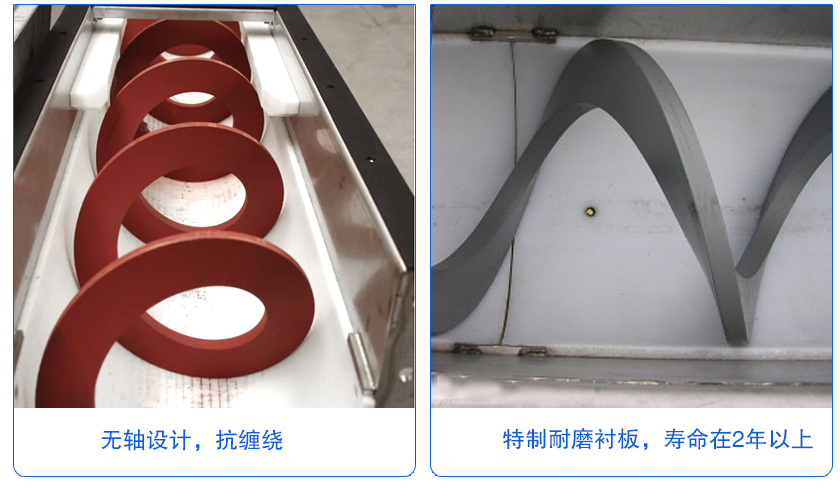

襯板：可以有塑料板或橡膠板或鑄石板組成。

工作原理

污泥螺旋輸送機通過電動機帶動擺線減速機運轉的，靠機械密封軸與無軸螺旋體上的連接盤傳動而使螺旋旋轉工作，當污泥排到U形槽上部的進料口后，即通過螺旋傳動使污泥由U 型槽下部的出料口排出，完成對物料的輸送。

技術參數

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33(m3/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33(m3/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33(m3/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33(m3/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

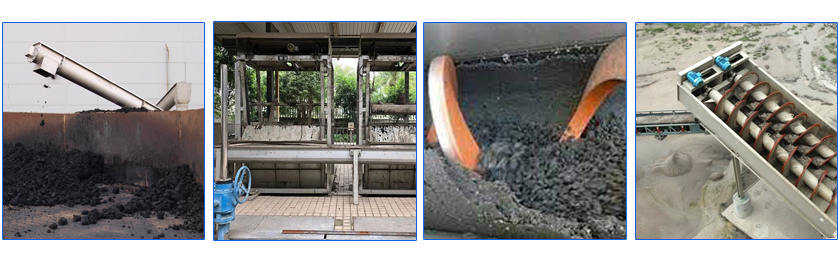

行業應用

污泥螺旋輸送機是專門用于污水處理廠輸送中、細格柵除污機柵渣和污泥脫水后泥餅等物料。經脫水后的污泥餅，要通過污泥無軸螺旋輸送機輸送到污泥運輸車，運往污泥垃圾填埋場填埋處理。

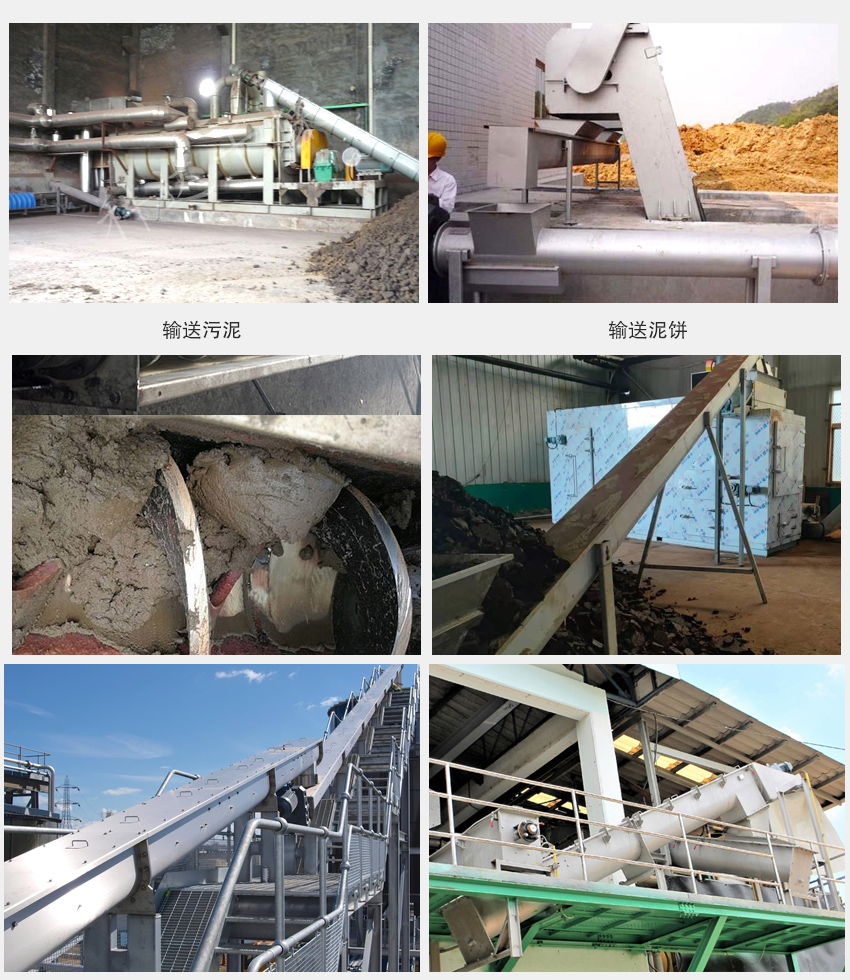

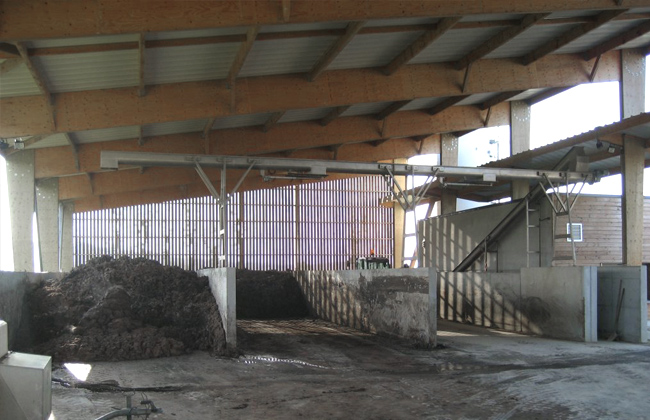

污泥螺旋輸送機使用現場圖

污泥螺旋輸送機選型要點

材質：污泥中含有大量雜質，有的污泥中可能具備較高的污染性，所以污泥螺旋輸送機一般選用的是304不銹鋼材質，耐腐蝕且易于清洗。

厚度要求：污泥具有粘稠性，所以對材料厚度有一定要求，一般要求螺旋輸送機葉片采用高強度材料制造，具有足夠的強度和剛度，厚度不小于20mm，螺旋片片高不小于80mm。

保護裝置：輸送機設置過載的保護和報警，防止污泥輸送量較大對機器造成一定程度的損壞。

輸送距離和高度：確定需要輸送污泥的距離和高度，這將影響輸送機的長度和角度。根據實際情況選擇合適的輸送機長度和輸送角度，以確保污泥能夠順利輸送到目標位置。

傳動方式：根據實際需求選擇適合的傳動方式，常見的有直聯傳動、鏈傳動和皮帶傳動等。考慮傳動效率、可靠性和維護方便性等因素。

處理能力需求：根據處理工藝的要求和污泥產量，確定所需的處理能力。這將決定螺旋輸送機的尺寸和轉速等參數。確保所選設備的處理能力能夠滿足實際需求。

廠家信譽和售后服務：選擇有經驗和信譽良好的廠家供應設備，并了解其售后服務支持情況。確保設備的質量可靠，且能夠獲得及時的技術支持和維護服務。

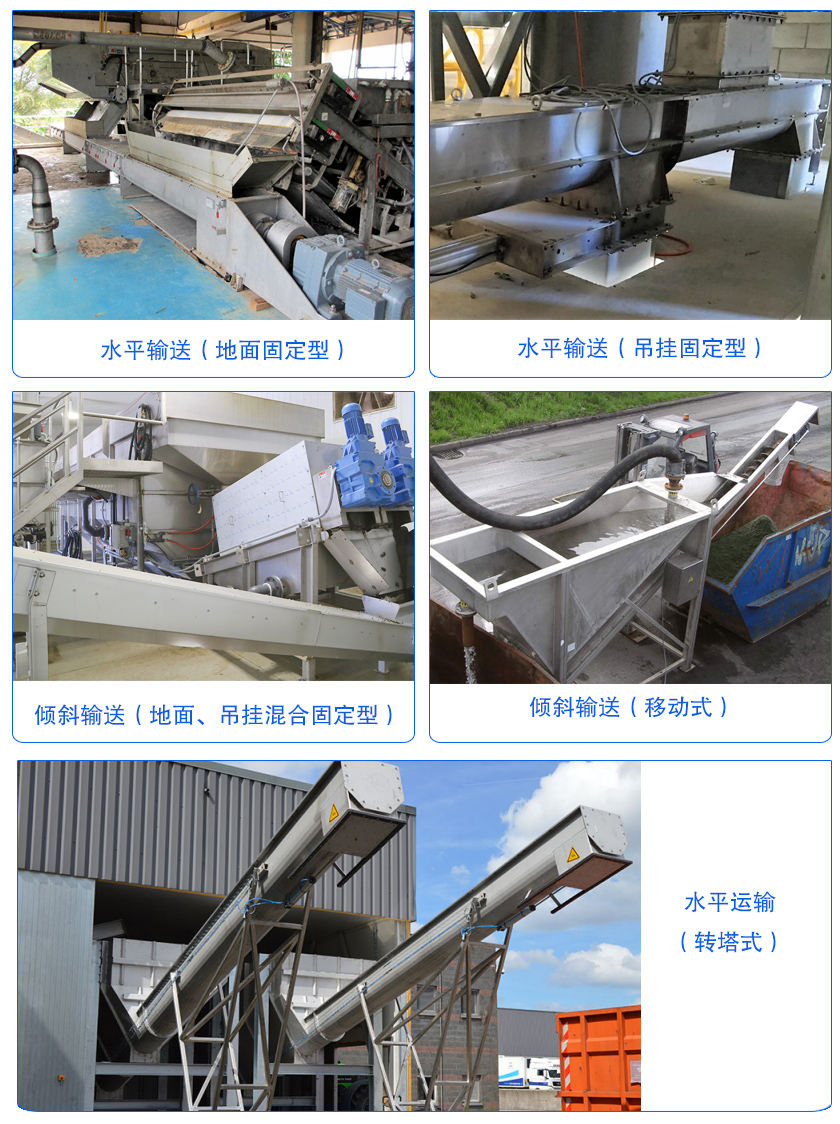

安裝方式

安裝方式：大漢公司生產的污泥螺旋輸送機正常為地面固定型。根據需要可提供水平式、傾斜式、多段式、吊掛式、地面和吊掛混合式；移動式以及可繞進料口軸線回轉式、轉塔式。

污泥螺旋輸送機的安裝方式可以根據具體的工作場景和要求進行靈活選擇。下面是幾種常見的安裝方式：

地面固定式安裝：這是最常見的一種方式，將污泥螺旋輸送機垂直安裝，一端固定在地面或支架上，另一端通過軸承支撐。這種安裝方式適用于較短的污泥輸送距離和較小的高度要求。

水平式安裝：將污泥螺旋輸送機水平布置，一端固定在地面或支架上，另一端通過軸承支撐。這種安裝方式適用于較長的污泥輸送距離和水平輸送的情況。

傾斜式安裝：將污泥螺旋輸送機以一定的角度傾斜安裝，一端固定在地面或支架上，另一端通過軸承支撐。傾斜角度可以根據具體需求進行調整，適用于需要改變輸送方向或適應地形的情況。

多段式安裝：在特殊情況下，可以采用多段式安裝。即將污泥螺旋輸送機分為多段，通過連接件將各段連接在一起。這種安裝方式適用于有限的安裝空間或需要經過曲線輸送的情況。

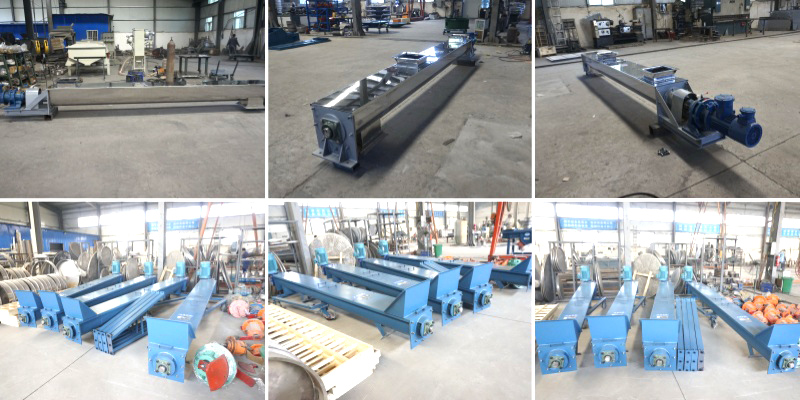

污泥螺旋輸送機生產廠家

新鄉大漢污泥螺旋輸送機是專注生產螺旋輸送機系列產品的廠家。大漢廠家在輸送機領域擁有豐富的經驗和專業的技術團隊。廠家采用先進的制造工藝和設備，確保產品質量可靠。大漢廠家致力于提供高性能、高效率的污泥處理設備，滿足客戶的需求。廠家注重產品的研發和進步，并根據市場需求不斷優化產品設計。除了生產優質的污泥螺旋輸送機，大漢廠家還提供完善的售后服務，包括技術支持、設備維護和備件供應等。我們以誠信和客戶滿意度為核心價值觀，贏得了廣泛的市場認可和口碑。
