產品介紹

TD皮帶輸送機也叫帶式輸送機、皮帶運輸機，可廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門，進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品。由單機或多機組合成運輸系統來輸送物料，根據工藝要求可布置成水平或傾斜的形式。皮帶輸送機除了可滿足水平或傾斜輸送要求外，還可采用帶凸弧段、凹弧段與直線段組合的輸送形式。輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角，也取決于大塊物料出現的頻率。該輸送機適用的工作環境溫度一般為-25~+40℃。我公司還生產輕型皮帶輸送機和移動式輸送機。

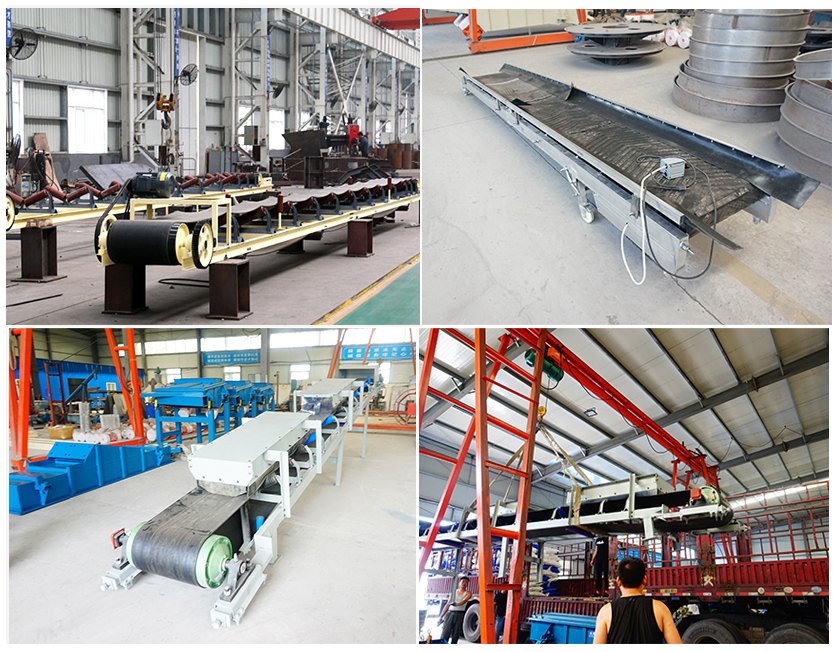

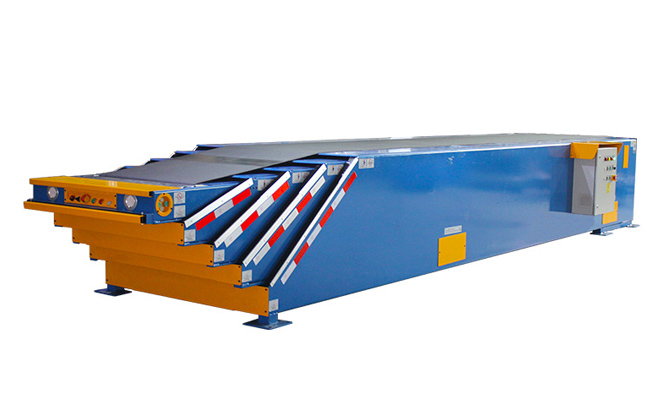

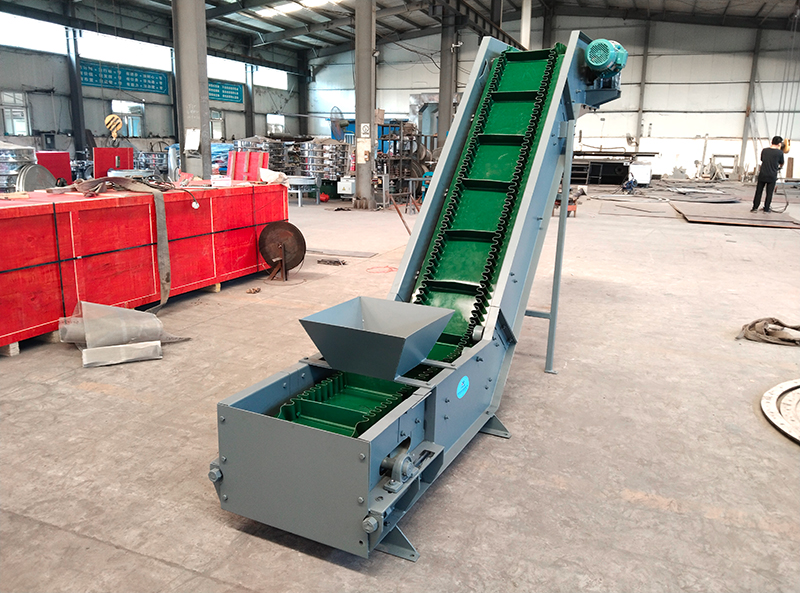

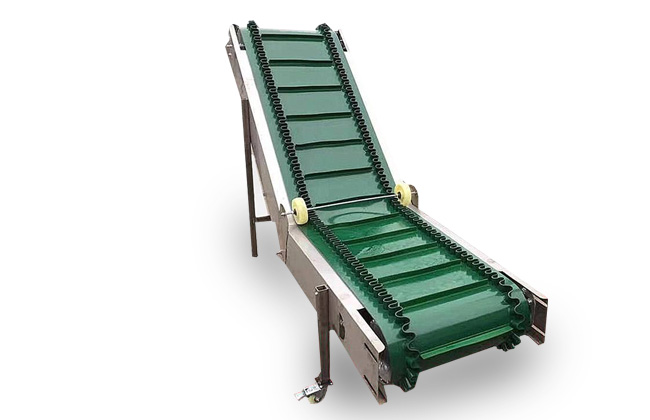

結構形式有：槽型皮帶機、平型皮帶機、爬坡皮帶機等多種形式，輸送帶上還可增設提升擋板、裙邊等附件，能滿足各種工藝要求，輸送機兩側配以工作臺、加裝燈架，可作為電子儀表裝配，食品包裝等裝配線。

機身結構材質：碳鋼,不銹鋼,鋁型材。

皮帶材質：橡膠、硅膠、PVC、PU等多種材質，除用于普通物料的輸送外，還可滿足耐油、耐腐蝕、防靜電等有特殊要求物料的輸送，采用專用的食品級輸送帶，可滿足食品、制藥、日用化工等行業的要求。

輸送速度及驅動方式：減速電機驅動，電動滾筒驅動。

角度：30°-180°。

皮帶輸送機的分類

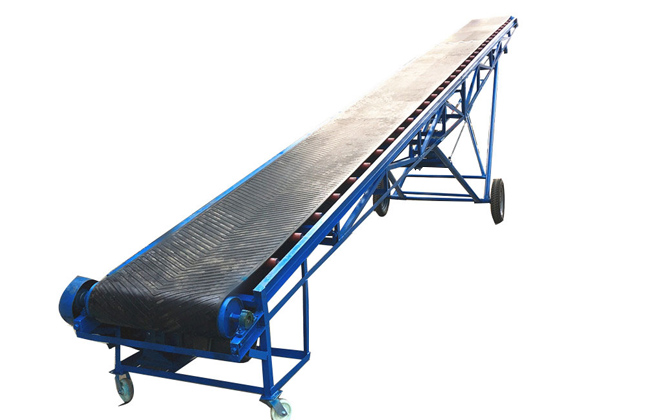

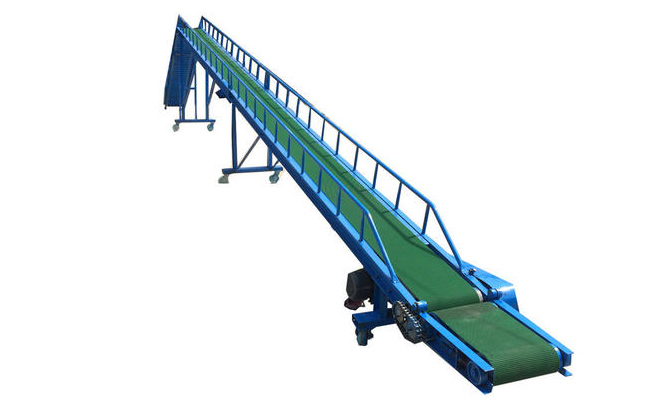

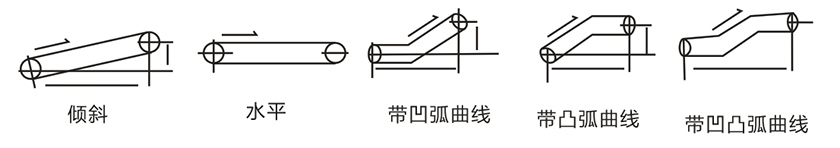

TD系列皮帶輸送機布置有下面幾種基本形式：

1、水平輸送機

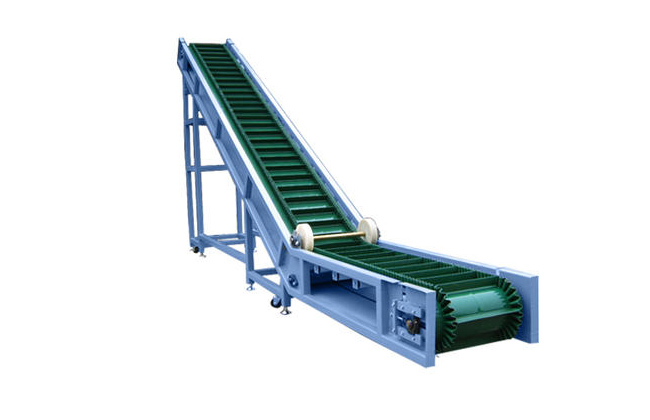

2、傾斜皮帶輸送機

3、帶凸弧曲形段輸送機

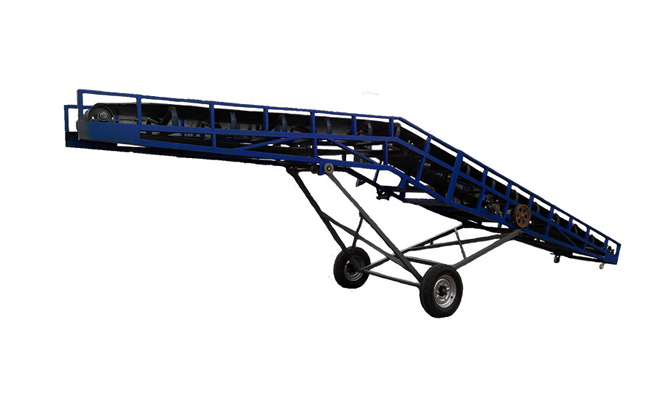

4、帶凹弧曲形段輸送機

5、帶凹弧及凸弧曲形段輸送機

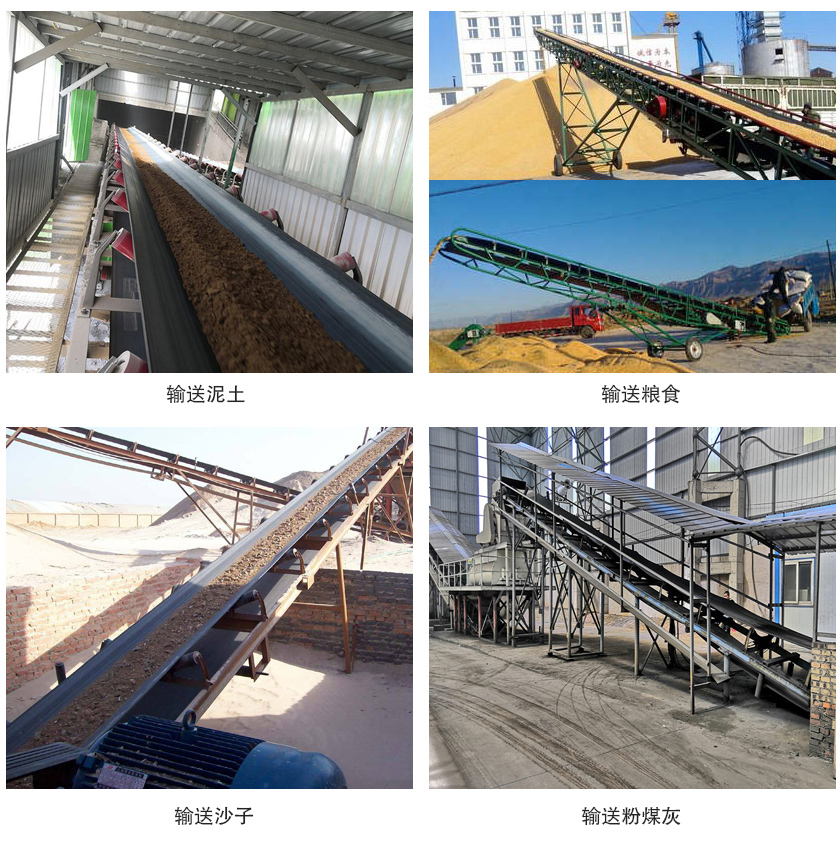

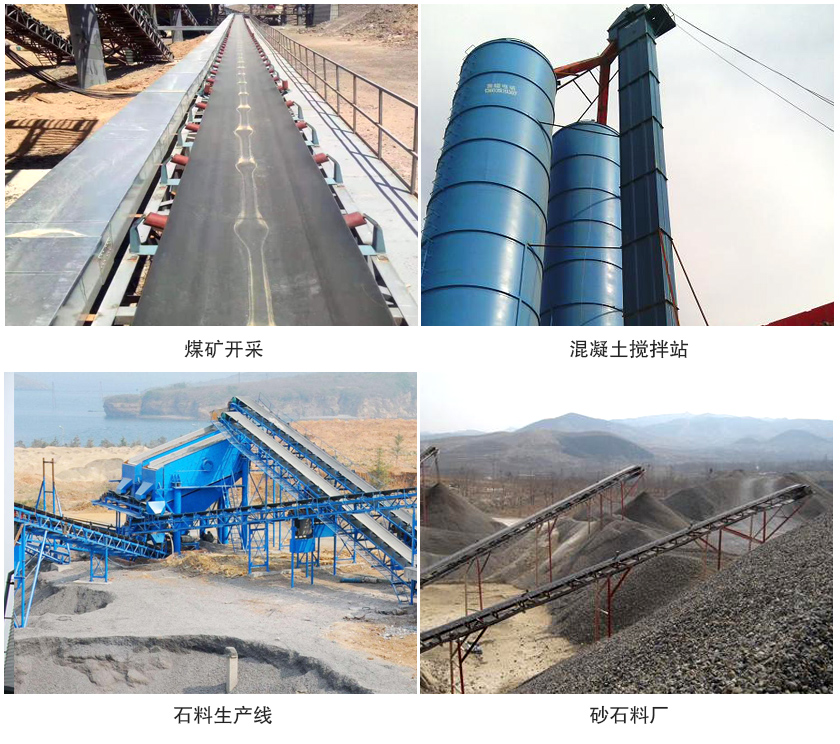

行業應用

皮帶輸送機視頻

皮帶輸送機輸送沙石

皮帶輸送機輸送沙子

產品特點

1、輸送高度高，可以達到203米，輸送量范圍在30~3000噸/時之間。

2、根據輸送現場情況，其支架結構有固定式和移動式兩種，根據輸送物料不同，輸送帶采用有膠帶、塑料帶和鋼芯帶之分。

3、可根據工藝流程要求單點或多點受料，也可向多點或幾個區段卸料。

4、可根據用戶要求增設擋邊、裙邊等附件，滿足各種工藝要求。

5、較小零件的維修和更換可在現場迅速地完成， 維修成本低。

皮帶輸送機的帶框可分為：500、650、800、100、1200和1400mm。用戶可以根據帶式輸送機的輸送長度、物料種類、容重、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶帶寬、帆布層數和膠帶厚度。

產品結構

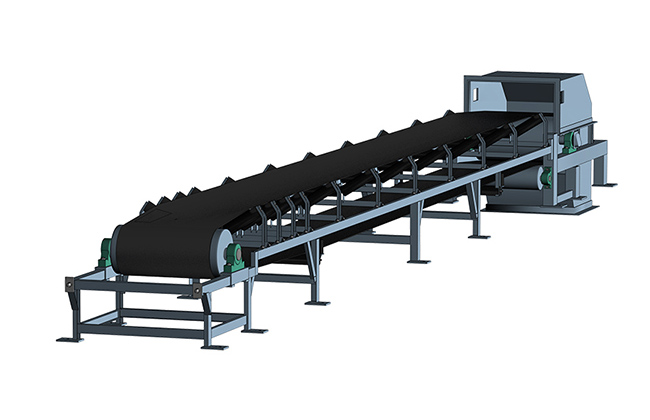

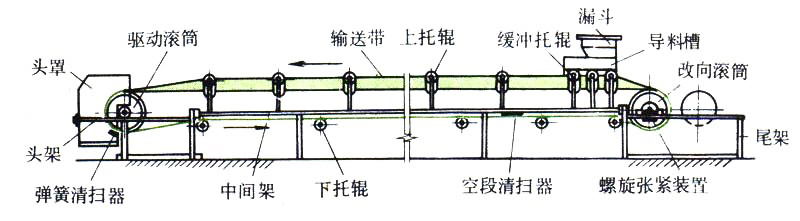

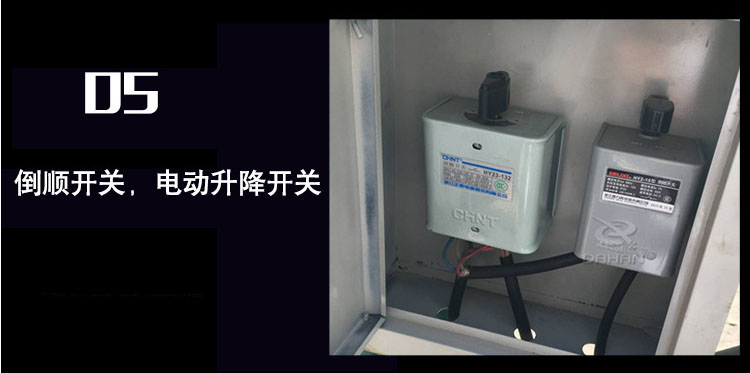

TD系列皮帶輸送機主要由驅動裝置、滾動裝置、托輥、清掃裝置、卸料裝置、制動裝置等結構組成。

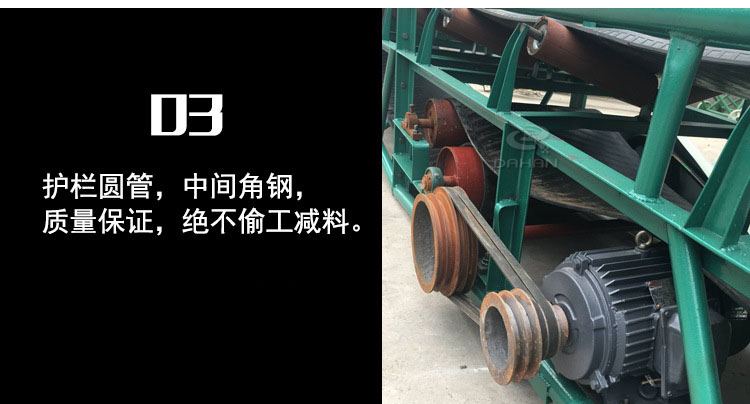

1、驅動部分：系由裝置在型鋼焊成的底座上的電動機-->高速聯軸器-->減速器-->減速聯軸器組成。根據布置要求：驅動裝置設有左裝和右裝兩種，另外本公司配有功率1.5KW到13KW，速度0.80、1.0、1.25的油冷式電動滾筒。

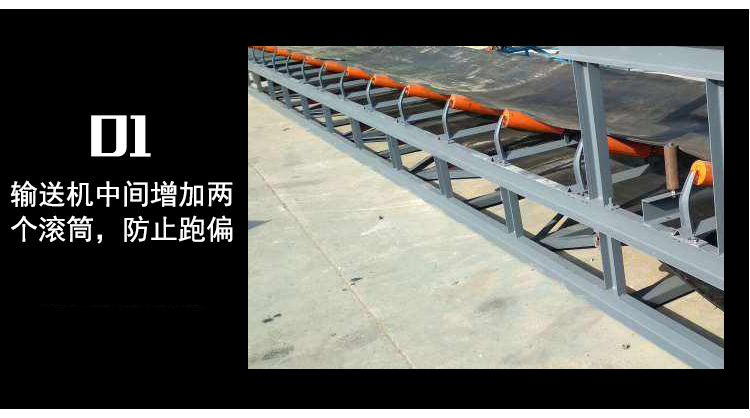

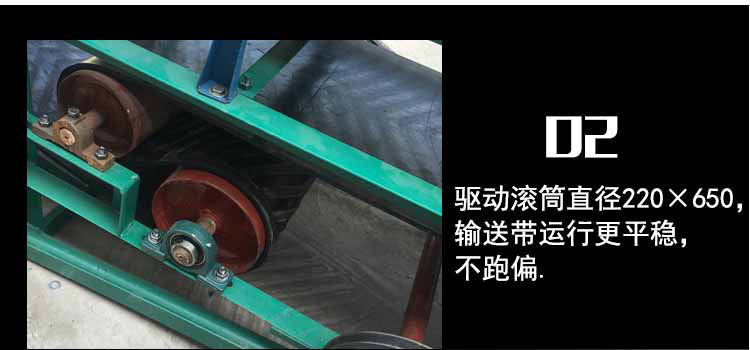

2、滾動部分：分傳動滾筒和改向滾筒兩大類。

3、托輥部分：分槽形、平行、調心和緩沖托輥等。

4、清掃部分：分彈簧清掃器和空段清掃器。

5、卸料部分：分固定式犁式卸料器和電動卸料器。

6、制動部分：有帶式逆止器和滾柱逆止器兩種。

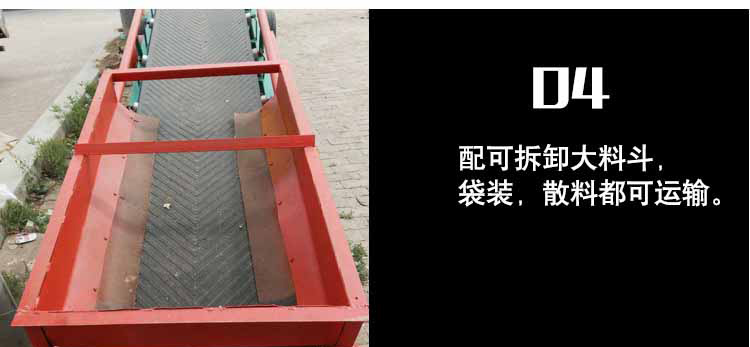

7、附件：在罩殼、導料槽、漏斗等。

工作原理

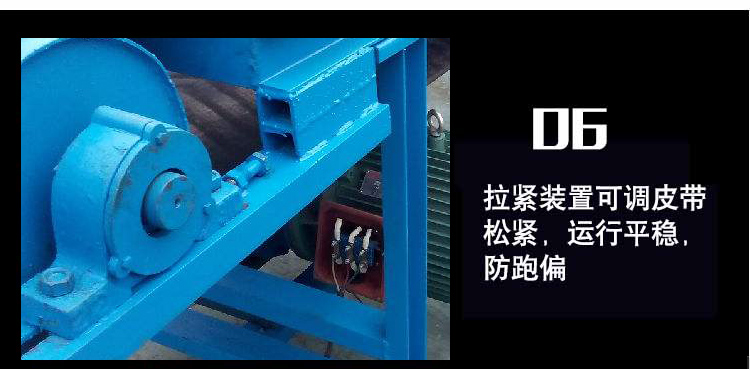

TD皮帶輸送機皮帶繞經兩端滾筒后，用膠帶卡子或硫化方法，將兩頭接在一起，使之成為閉環結構。膠帶由上、下托輥支承著，由拉緊裝置將膠帶拉緊，具有一定的張力。當主動滾筒被電動機帶動而旋轉時，借助于主動滾筒與膠帶之間的摩擦力帶著膠帶連續運轉，從而將裝到膠帶上的貨載從卸載滾筒處卸載。

外形尺寸

B	D	A	L	H	C	E	d	軸承型號
500	89	720	190	170	130	15	M12	204
650		870	240
800		1070	305
1000 1200 1400	108	1300	375	210	170	18	M12	305
		150	455	230	200
		1750	525

標記示例：帶寬B=800mm、托輥直徑D=89mm的槽形托輥、TD9089槽形托輥。

承載托 輥形式	帶  速（m/s）	帶  寬  B（mm）
		500	650	800	1000	1200	1400
		輸 送 量 Q（t/s）
槽 形 拖 輥	0.8	78	131	-	-	-	-
	1.0	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2.0	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15	-	-	824	1233	1858	2528
	4.0	-	-	-	-	2202	2996
平 行 拖 輥	0.8	41	67	118	-	-	-
	1.0	52	88	147	230	345	460
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	111

注：

1、輸送能力Qv值系按水平運輸，動堆積角θ為20°，托輥槽角λ為30°時計算的。

2、帶速（4.5）、（5.6）m/s為非標準值，一般不推薦使用。

產品代號

TD系列皮帶送機的產品代號為T(mén)D75，其意義如下

TD75 B V L
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────-　膠帶輸送機的公稱長度(米)
│ │ │
│ │ └──────────　膠帶速度(米/秒)
│ │
│ └───────────-　膠帶寬度(毫米)
│
└─────────────　通用固定式帶式輸送機型號

傳動型式與傳遞功率的關系

傳動型式	功率范圍	備注
彈性聯軸器直接傳動	2.2～37	功率≤200kw時電壓為380V      功率≥220kw時電壓為6000V
Y系列電機加液力偶合器	45～315
電動滾筒直接傳動	2.2～55
繞線式電機	220～800

現場案例

皮帶輸送機廠家

大漢機械在皮帶輸送機領域擁有豐富的經驗和技術，提供各種類型和規格的皮帶輸送機設備，滿足不同行業和應用的需求。在選擇皮帶輸送機廠家時，可以根據設備質量、售后服務、價格等因素進行綜合考量。
